1.    J K Flip Flop

2.    D Flip Flop

3.    Switch

4    LED

5.    VCC

6.    Ground

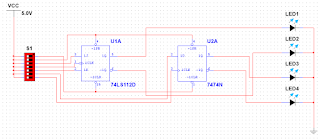

3. Rangkaian Simulasi[kembali]

    Percobaan 4:




4. Prinsip Kerja Rangkaian[kembali]

Saat J dan K keduanya “Low” maka gerbang "and" tidak memberikan tanggapan sehingga output Q tetap bertahan pada keadaan terakhirnya. Sedangkan pada Saat J “Low” dan K “High”, maka flip flop akan diseret hingga diperoleh Output Q = 0 ( kecuali jika flip flop sudah dalam keadan Reset atau Q memang sudah pada keadaan “low” .Apabila Saat J “High” dan K “Low” maka input ini maka akan menggeser Flip flop hingga diperoleh keluaran Q = 1 ( kecuali jika Flip Flop memang sudah dalam keadaan Set atau Q sudah dalam keadaan tinggi ). Dan Pada Saat J dan K kedua — duanya “High” maka flip flop berada dalam keadaan toogle yang artinya keluaran Q akan berpindah pada keadaan lawan jika pulsa clock dipicu.
Saat J dan K keduanya “Low” maka gerbang "and" tidak memberikan tanggapan sehingga output Q tetap bertahan pada keadaan terakhirnya.
Saat J “Low” dan K “High”, maka flip flop akan diseret hingga nilai Output Q = 0 ( kecuali jika flip flop sudah dalam keadan Reset atau Q memang sudah pada keadaan “low”) .
Saat J “High” dan K “Low” maka input ini menggeser Flip flop hingga didapatkan nilai keluaran Q = 1 ( kecuali jika Flip Flop memang sudah dalam keadaan Set atau Q sudah dalam keadaan tinggi ).
Saat J dan K keduanya “High” maka flip flop berada dalam keadaan toogle (keluaran Q akan berpindah pada keadaan lawan) jika pulsa clock dipicu. Saat input clock berlogika 1 maka input pada jalur data akan diteruskan ke rangkaian SR Flip flop, dimana saat input jalur Data “High” maka Set Q menjadi “High” dan pada saat input jalur data “Low” maka kondisi yang terjadi adalah Reset Q menjadi “Low”

Saat Input Clock berlogika rendah maka data output pada jalur Q akan ditahan (memori 1 bit ) walaupun logika pada jalur input data berubah. Kondisi inilah yang disebut sebagai dasar dari memori 1 bit.


5. Video Simulasi[kembali]


          Percobaan 4:



6. Analisa[kembali]


    3.      Bagaimana jika B0 dan B1 sama sama diberi logika 0, apa yang terjadi pada rangkaian?

Jawab:

Yang terjadi ketika input B1 dan input B0 kita logika kan menjadi 0, maka yang terjadi adalah kondisi terlarang, karena pada dasarnya  flip flop itu, jika memiliki 2 input,  nilai inputnya harus berbeda satu sama lainnya, disebabkan flip flop itu adalah sebuah rangkaian yang stabil. Jadi jika kedua inputnya berlogika sama, maka keadaaan itu disebut keadaan terlarang.



    4.      Bagaimana jika B3 diputuskan/tidak dibubungkan pada rangkaian  apa yang terjadi pada rangkaian!

Jawab:

Disini kelebihan dari JK Flip-flop adalah tidak adanya kondisi terlarang atau yang berarti di beri berapapun inputan asalkan terdapat clock maka akan terjadi perubahan pada keluarannya / outputnya. Tetapi karena B3 tidak dihubungkan, maka clock pada JK Flip-Flop tidak akan bekerja, dan sangat rentan terjadi kondisi terlarang, jika menerima input yang berlogika sama.



    5.      Jelaskan apa yang dimaksud kondisi toggle, kondisi not change, dan kondisi terlarang pada flip flop?

Jawab:

·         Kondisi Toggle

Kondisi toggle, sering juga disebut T Flip Flop, karena merupakan salah satu keluaran flip-flop yang kedua outputnya diumpanbalikan kembali (feedback) atau kebalikan dari output sebelumnya. Dengan kata lain kedua inputnya dihubungkan menjadi satu maka akan diperoleh flip-flop yang memiliki nilai atau logika yang berlawanan output sebelumnya jika inputannya tinggi dan outputnya akan tetap jika inputnya rendah.

·         Kondisi Not Change

Kondisi not change (NC) adalah suatu keadaan  yang hasil keluaran output flip flopnya yang tetap mempertahan ouput atau kondisi sebelumnya.

·         Kondisi Terlarang

Kondisi terlarang adalah suatu kondisi dimana keluaran nilai logikanya bernilai sama. Pada dasarnya flip flop memiliki nilai keluaran yang berbeda, oleh karena itu, jika kondisinya sama, maka itu disebut kondisi terlarang.
