8.13  PSPICE WINDOWS

 [KEMBALI KE MENU SEBELUMNYA]



1. Tujuan [kembali]
  • Untuk mengetahui rangkaian yang mengalir pada psipice windows.
  • Mengetahui analisis rangkaian elektronika analog dan digital
  • Mengetahui kompone pada Pspice Windows
2.Alat dan Bahan [kembali]
    Di dalam rankaian yang dapat disimulasikan dapat berisi komponen-komponen berikut:
  a. OPAMP
      OPAMP adalah satu rangkaian komponen analog terintegrasi (IC) yang sering digunakan dalam           berbagai kebutuhan perancangan rangkaian elektronika


   b. Resistor
       Resitor adalah adalah komponen dasar  elektronika  yang digunakan untuk membatasi jumlah
       arus yang mengalir  dalam satu  rangkaian.
      Cara membaca resistor:

   c. Capasitor 10 mikroFarad
       Capasitor adalah sebuah benda yang dapat menyimpan muatan listrik.
Cara membaca capasitor:
     1.   Ketahui unit pengukuran kapasitor.


2.    Baca nilai kapasitans.

3.   Carilah nilai toleransi.

4.   Periksa rating voltase

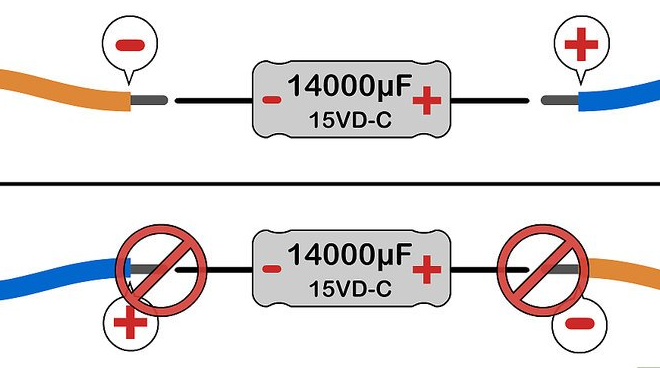

5.  Cari lambang + atau -.



   d. Ground
    Ground adalah titik yang dianggap sebagai titik kembali nya arus listrik arus searah atau titik kembali nya sinyal bolak balik atau titik patokan (referensi) dari berbagai titik tegangan dan sinyal listrik di dalam rangkaian elektronika.

e. BATTERY 12V
       Pemberi arus dan juga tegangan pada suatu rangkaian.





 3. Dasar Teori [kembali]
  Spice merupakan perangkat lunak berbenuk simulator untuk analisis rangkaian elektronika analog dan digital.  untuk operasi pembangding, Pengoperasian IC komparator dapat ditunjukkan dengan menggunakan op-amp 741 seperti yang ditunjukkan pada gambar di bawah ini

Masukan adalah 5 V, signa puncak sinusoidal. Pengaturan Analisis menyediakan.untuk analisis Transient dengan Langkah Cetak 20 ns dan Waktu Akhir 3 ms. Sejak sinyal input diterapkan pada input noninverting, output in-phase dengan input.
Pada pengoperasian timer 555 sebagai osilator, dapat digunakan untuk menghitung waktu pengisian dan pengosongan

Konfigurasi Pembagi Tegangan Menggunakan Parameter Transistor Perangkat Lunak

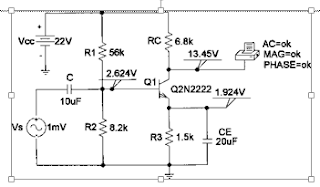

    Sekarang manuver dasar untuk mengembangkan jaringan pada grid skema tela diperkenalkan, deskripsi saat ini akan berkonsentrasi pada variasi yang diperkenalkan oleh analisis ac. Dengan menggunakan skema, jaringan Gambar 8.9 (Contoh 8.2) dikembangkan seperti yang ditunjukkan pada Gambar 8.56. Perhatikan sumber ac 1 mV dan simbol printer di terminal keluaran jaringan.


Gambar 8.56 Menggunakan Jendela PSpice untuk menganalisis jaringan

Konfigurasi Pembagi Tegangan — Substitusi Sumber Terkendali

     Hasil yang diperoleh untuk setiap analisis menggunakan transistor yang disediakan dalam paket perangkat lunak akan selalu berbeda dari yang diperoleh dengan model yang setara yang hanya mencakup efek beta dan re. Ini ditunjukkan untuk jaringan Gambar.8.56. Jika solusi yang diinginkan yang terbatas pada model perkiraan, maka transistor harus diwakili oleh model seperti yang muncul pada Gambar 8.62.
   Untuk Contoh 8.2, þ adalah 90, dengan þre = 1.66 kK. Sumber arus terkontrol saat ini (CCCS) ditemukan di perpustakaan ANALOG.slb sebagai Bagian F. Ketika Anda mengklik pada F, Deskripsi di atas akan membaca sumber arus yang dikontrol saat ini. Setelah OK -Tempat & Tutup, simbol grafis untuk CCCS akan muncul di layar seperti yang ditunjukkan pada Gambar. 8.63. Karena appearre tidak muncul dalam struktur dasar CCCS, ia harus ditambahkan secara seri dengan arus pengontrol yang ditunjukkan oleh panah pada



4.Prinsip Kerja [kembali]
   Sumber arus AC dihubungkan ke non-inverting dan yang input bagian inverting digroundkan agar tidak ada arus yang terbuang. Kemudian pada tegangan yang positif dihubungkan dengan baterai DC. Pada bagian output dihubungkan dengan osiloskop dan pada input A osiloskop dihubungkan dengan signal generator untuk membangkitkan sinyal pada rangkaian.

5.Gambar Rangkaian [kembali]
    Rangkaian 1

    Rangkaian 2


6.Video [kembali]
    Video 1
    Video 2
7.Link Download [kembali]
   Download Gambar Rangkaian DISINI
   Download Video DISINI
   Download Materi DISINI
   Download HTML DISINI
   Download Data Sheet OPAMP DISINI


Contoh Soal

1.Kenapa sumber arus AC dihubungkan ke non-inverting dan yang diinput bagian inverting digroupkan?
A. Agar tidak ada arus yang terbuang
B. Agar ada arus yang terbuang
C. Agar tidak ada arus
D. Agar ada arus
Jawabannya : A

2.Gambar di bawah ini termasuk konfigurasi tegangan…

A. Substitusi sumber terkendali
B. Parameter transistor perangkat lunak
C. Resistor bercabang
D. Potensiometer
Jawabannya : B

3.Apa fungsi Pspice (singkatan Personal Simulation Program with Integrated Circuit Emphasis)?
A. perangkat lunak simulasi untuk proses perancangan rangkaian
B. Perangkat untuk membentuk software
C. Perangkat petunjuk arah listrik
D.perangkat lunak untuk mencodding sistem
jawabannya : A
