PERCOBAAN 2




1. Jurnal[kembali]

        Percobaan 2:



2. Alat dan Bahan[kembali]

1.
Vsine
2.  Resistor
3.  Diode
4.  Baterai
5.  Osiloskop

3. Rangkaian Simulasi[kembali]

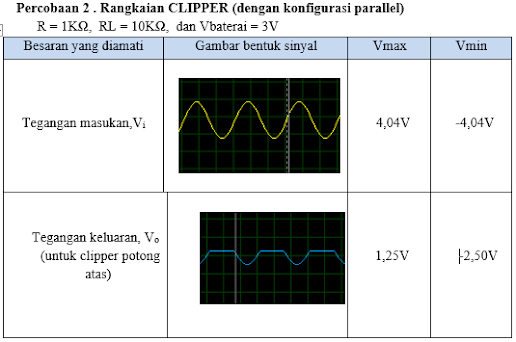

    Percobaan 2:
        Clipper Pemotong Atas


        Clipper Pemotong Bawah


4. Prinsip Kerja Rangkaian[kembali]

     Prinsip kerja pada clipper atas terdapat dua kondisi ,pertama yaitu setengah gelombang  positif, arus dari sumber  akan melewati ke resistor R1 (1k ohm) dan menuju kepercabangan antara diode dan resistor 10k . Karena hambatan pada dioda lebih kecil daripada resistor 10 k maka  arus akan masuk ke diode .pada diode terjadi forward bias dikarenakan arus masuk dari anoda (kutub positif) menuju ke katoda(kutub negative) dimana elektron bebas pada sisi N (katode) akan berpindah mengisi hole dan daerah deplesi mengecil karena ada tarik menarik antara muatan positif dan negatif . kemudian arus diteruskan ke battery yang berfungsi sebagai penambah pemotongan sinyal. Sehingga dihasilkan sinyal positif yang terpotong ditambah dengan tegangan baterai sebesar 3 volt. Pada kondisi kedua yaitu setengah gelombang  negatif, akan menuju percabangan antara baterai dan resistor 10k ohm. Pada diode tidak mengalir arus karena diode reverse bias yaitu arus masuk dari katoda menuju anoda, dan daerah deplesi diode  membesar dikarenakan ada tolak menolak muatan positif dan negatif serta resitansi diode besar .maka arus akan mengalir ke resistor 10 k ohm yang  memiliki tegangan sama dengan sumber maka didapatkan gelombang output negatif  sama dengan gelombang inputnya. Dari hasil running maka dapat dilihat bahwa gelombang bagian atas akan terpotong.

    Prinsip kerja dari rangkaian clipper pemotong gelombang bawah, ketika setengah gelombang  positif, arus dari sumber  akan melewati  resistor R1  lalu menuju kepercabangan antara diode dan RL arus tidak mengalir ke diode karena diode reverse bias (bias mundur) yaitu arus masuk dari katoda menuju anoda, dan daerah deplesi diode  membesar dikarenakan ada tolak menolak muatan positif dan negatif serta resitansi diode sangat besar maka arus mengalir ke resistor RL yang memiliki tegangan sama dengan sumber maka didapatkan gelombang output positif yang sama dengan gelombang input. Pada kondisi kedua yaitu setengah gelombang negatif akan menuju  ke percabangan baterai dan  resistor R1 arus akan mengalir ke baterai lalu ke diode dikarenakan hambatan diode lebih kecil jika dibandingkan RL maka pada diode terjadi forward bias(bias maju) yaitu dikarenakan arus masuk dari anoda (kutub positif) menuju ke katoda(kutub negative) dimana elektron bebas pada sisi N (katode) akan berpindah mengisi hole dan daerah deplesi mengecil karena ada tarik menarik antara muatan positif dan negatif. Baterai 3v berfungsi untuk penambah pemotong sinyal, karena itu output yang dihasilkan yaitu sinyal negatif yang terpotong. Dari hasil running dapat dilihat bahwa gelombang bagian bawah dari rangkaian akan terpotong.



5. Video Simulasi[kembali]


          Percobaan 2:


6. Analisa[kembali]

    Percobaan 2

1.     Jelaskan prinsip kerja rangkaian clipper atas dan clipper bawah!

Jawab:

Prinsip kerja pada clipper atas terdapat dua kondisi ,pertama yaitu setengah gelombang  positif, arus dari sumber  akan melewati ke resistor R1 (1k ohm) dan menuju kepercabangan antara diode dan resistor 10k . Karena hambatan pada dioda lebih kecil daripada resistor 10 k maka  arus akan masuk ke diode .pada diode terjadi forward bias dikarenakan arus masuk dari anoda (kutub positif) menuju ke katoda(kutub negative) dimana elektron bebas pada sisi N (katode) akan berpindah mengisi hole dan daerah deplesi mengecil karena ada tarik menarik antara muatan positif dan negatif . kemudian arus diteruskan ke battery yang berfungsi sebagai penambah pemotongan sinyal. Sehingga dihasilkan sinyal positif yang terpotong ditambah dengan tegangan baterai sebesar 3 volt. Pada kondisi kedua yaitu setengah gelombang  negatif, akan menuju percabangan antara baterai dan resistor 10k ohm. Pada diode tidak mengalir arus karena diode reverse bias yaitu arus masuk dari katoda menuju anoda, dan daerah deplesi diode  membesar dikarenakan ada tolak menolak muatan positif dan negatif serta resitansi diode besar .maka arus akan mengalir ke resistor 10 k ohm yang  memiliki tegangan sama dengan sumber maka didapatkan gelombang output negatif  sama dengan gelombang inputnya. Dari hasil running maka dapat dilihat bahwa gelombang bagian atas akan terpotong.

Prinsip kerja dari rangkaian clipper pemotong gelombang bawah, ketika setengah gelombang  positif, arus dari sumber  akan melewati  resistor R1  lalu menuju kepercabangan antara diode dan RL arus tidak mengalir ke diode karena diode reverse bias (bias mundur) yaitu arus masuk dari katoda menuju anoda, dan daerah deplesi diode  membesar dikarenakan ada tolak menolak muatan positif dan negatif serta resitansi diode sangat besar maka arus mengalir ke resistor RL yang memiliki tegangan sama dengan sumber maka didapatkan gelombang output positif yang sama dengan gelombang input. Pada kondisi kedua yaitu setengah gelombang negatif akan menuju  ke percabangan baterai dan  resistor R1 arus akan mengalir ke baterai lalu ke diode dikarenakan hambatan diode lebih kecil jika dibandingkan RL maka pada diode terjadi forward bias(bias maju) yaitu dikarenakan arus masuk dari anoda (kutub positif) menuju ke katoda(kutub negative) dimana elektron bebas pada sisi N (katode) akan berpindah mengisi hole dan daerah deplesi mengecil karena ada tarik menarik antara muatan positif dan negatif. Baterai 3v berfungsi untuk penambah pemotong sinyal, karena itu output yang dihasilkan yaitu sinyal negatif yang terpotong. Dari hasil running dapat dilihat bahwa gelombang bagian bawah dari rangkaian akan terpotong.



2.     Jelaskan bagaimana pengaruh battery terhadap rangkaian clipper!

Jawab:

Penambahan baterai pada rangkaian clipper  berufungsi untuk menambah besarnya clipper atau pemotongan sinyal yang terjadi. Karena besarnya clipping atau pemotongan sinyal merupakan Tegangan Battery ditambah Tegangan Diode,serta bentuk sinyal outputnya akan berubah seperti terpotong



3.     Jelaskan pengarus nilai R terhadap keluaran dari rangkaian clipper!

Jawab:

Besar kecilnya  nilai R berpengaruh pada besarnya amplitudo sinyal output.Semakin besar nilai R maka amplitudonya akan makin besar, sebaliknya jika semakin kecil nilai R maka akan semakin kecil pula nilai amplitudo outputnya.
